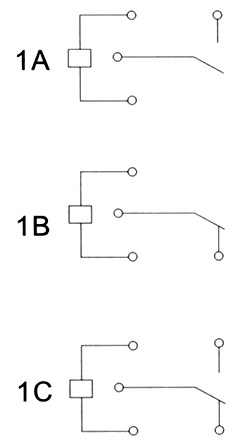

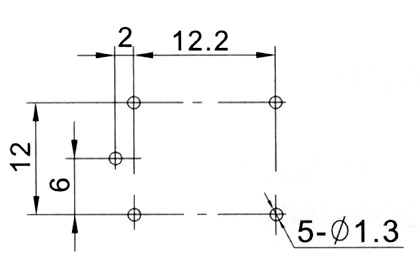

技術參數 外型尺寸（L×W×H） 21.0× 16.0× 20.3 觸點形式 （國內） 1H 1D 1Z （國外） 1A 1B 1C 觸點材料 AgPd（鏡觸點鍍金） 觸點負載 20A/125VAC,28VDC 16A/277VAC TV-8 觸點接觸電阻 ≤50mΩ 最大切換功率 420W 1800VA 最大切換電壓 110VDC 380VAC 最大切換電流 20A 沖擊電流：80A 機械壽命 1×107 電氣壽命 1×105 線圈功耗 0.45W 線圈額定電壓 3,6,9,12,24,48 吸合電壓 Max 2.25,4.50,6.75,9.00,18.0,36.0 釋放電壓 Min 0.3,0.6,0.9,1.2,2.4,4.8 復歸電壓 動作時間 ≤15ms 釋放時間 ≤5ms 線圈允許最大電壓VDC（max） 3.9,7.8,11.7,15.6,31.2,62.4 絕緣電阻 100MΩ 介質耐壓 （觸點間） 1000V （觸點線圈間） 4000V 沖擊 100M/S2 11ms 振動 10～50Hz 雙振幅1.5mm 環境溫度 -40～70℃ 相對濕度 85%（at 40℃） 重量 10g 安裝尺寸底視圖 [B]線路圖底視圖[B/]
