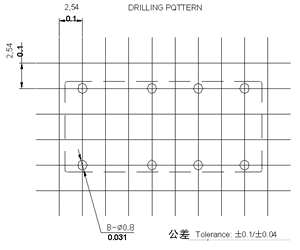

產品特性 超小型、高靈敏繼電器 ,符合FCC68要求，沖擊電壓1.5kV。介質耐壓1000VAC ,試水式密封 ,高可靠分叉式觸點 ,用于通信設備、辦公設備、教學視聽設備及醫療設備、測量儀表、仿真器和安全報警、探測器等 技術參數 外型尺寸（L×W×H） 20.0 × 9.8 × 12.0 觸點形式 （國內） 2Z （國外） 2C 觸點材料 AgPd（鏡觸點鍍金） 觸點負載 0.01mA/10mV to 1A/24Vdc 0.5A/120Vac 觸點接觸電阻 ≤50 mΩ 最大切換功率 60W 125VA 最大切換電壓 220Vdc 250Vac 最大切換電流 2A 機械壽命 1 × 108 電氣壽命 5 × 105（DC）, 2 × 105（AC）; 1 × 105（銀合金） 線圈功耗 0.15W, 0.2W, 0.3W 線圈額定電壓 3, 5, 6, 9, 12, 18, 24, 48Vdc 吸合電壓 Max ≤70% 額定電壓 釋放電壓 Min ≥10% 額定電壓 復歸電壓 動作時間 ≤4.5ms 釋放時間 ≤1.5ms 線圈允許最大電壓VDC（max） 200%-250% 額定電壓 絕緣電阻 1000MΩ 介質耐壓 （觸點間） 1000Vac, 沖擊電壓1500V （觸點線圈間） 1000Vac, 沖擊電壓1500V 沖擊 穩定性：10G. 強度：100G 振動 10～55Hz 雙振幅 穩定性：3mm 強度：5mm 環境溫度 -40～90°C 相對濕度 重量 4.5g 型號對照 TYCO V23105 MATSUSHITA DS2C 安裝底視圖 線路底視圖
