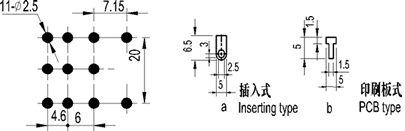

產品特性 體積小、重量輕、切換功率大. 多種安裝方法。結構牢固、抗沖擊及抗震動性強. 適于自動控制、通訊設備、家用電器及機床電器等. 技術參數 外型尺寸（L×W×H） 3C: 28 × 31.5 × 36 mm 4C: 28 × 41.5 × 36 mm 觸點形式 （國內） 3Z 4Z （國外） 3C 4C 觸點材料 AgPd（鏡觸點鍍金） 觸點負載 10A/277Vac 28Vdc 觸點接觸電阻 ≤50 mΩ 最大切換功率 280W 2770VA 最大切換電壓 30Vdc 380Vac 最大切換電流 20A 機械壽命 1 × 107 電氣壽命 1 × 105 線圈功耗 1.4W, 1.5W 2VA （2.5VA） 線圈額定電壓 DC: 6, 12, 24, 36, 48, 110, 220 Vdc 吸合電壓 Max 80% 額定電壓 釋放電壓 Min DC: 10% AC: 30% 額定電壓 復歸電壓 動作時間 ≤25ms 釋放時間 ≤25ms 線圈允許最大電壓VDC（max） 110% 額定電壓 絕緣電阻 1000 MΩ （在500V） 介質耐壓 （觸點間） 50Hz, 1000V （觸點線圈間） 50Hz, 1500V 沖擊 10G 振動 10 ～ 55Hz 雙振幅 1.5mm 環境溫度 -25 ～ 40 °C 相對濕度 85% （在 30 °C） 重量 50 g 型號對照 OMRON : LY1～LY4 安裝尺寸底視圖 線路圖底視圖
