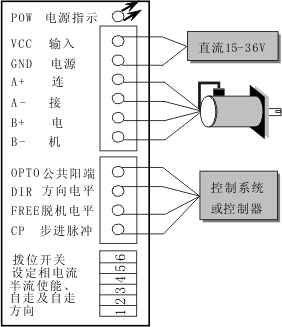

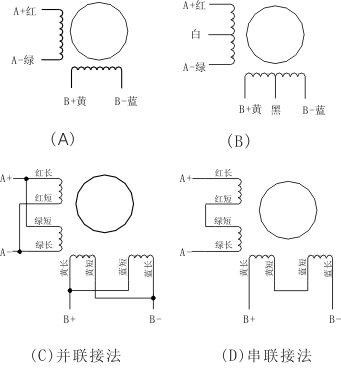

一、概述 SH2024B2型步進電機驅動器是我廠精心研制開發的二相混合式步進電機驅動器。該驅動器采用PWM 方式驅動，具有工作電壓范圍寬、效率高，相電流、細分數可調,自動半流的特點，相電流設定從0.5～2A， 細分數設定有2、4、8、16、32、64共六檔，可滿足微步距驅動的要求，“說明式”的面板設計使操作使用方 便直觀。 二、驅動器的使用說明 輸入電源接口： 采用一組直流供電，電壓值為15-36V,電流2A。 VCC接正極,GND接負極。 警告：電壓不能超出此范圍,否則會造成故障， 注意正負極性。 電 機 接 口： 對于二相四線電機，可直接與驅動器相連（如圖二A）。 對于四相六線電機，中間兩抽頭懸空不接,其余四線 與驅動器相連（如圖二B）。 對于四相八線電機，通常有兩種接法:并聯接法:紅長聯綠短接至A+,紅短聯綠長接至A-,黃 長聯藍短接至B+,黃短聯藍長接至B-（如圖二C）。 串聯接法：紅長接至A+，紅短聯綠短懸空，綠長接 至A-，黃長接至B+，黃短聯藍短懸空，藍長接至B- （如圖二D）。 注意：懸空的接頭要處理好,否則會造成故障.（如圖二） 警告:電機線不能接錯,否則有可能會損壞本驅動器。紅長和綠長,及紅短和綠短不能同時短接。 三、外形及安裝尺寸 驅動器采用帶散熱器的外殼結構，安裝時應注意驅動器的散熱。（單位：mm）
