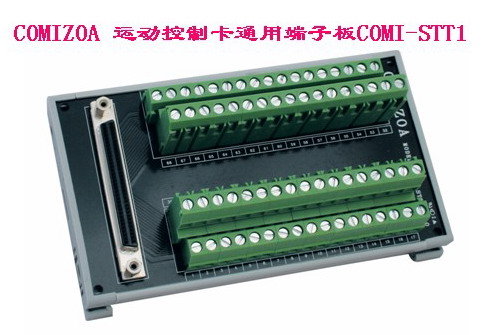

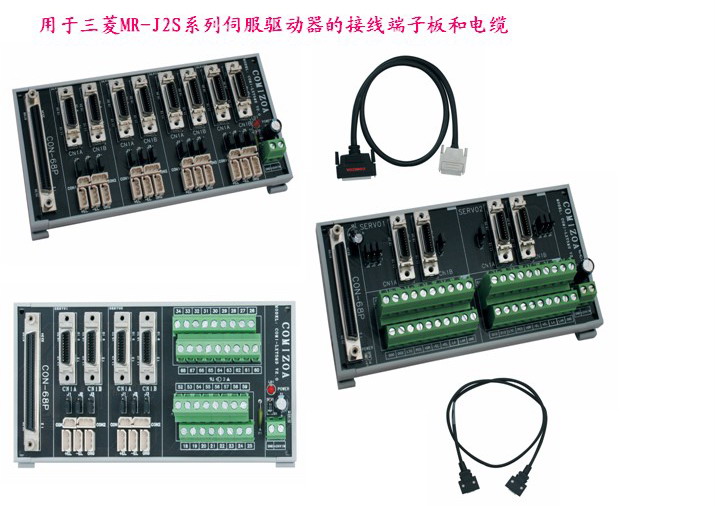

COMIZOA運動控制卡接線端子板及連接線纜介紹 ★ COMIZOA運動控制通用接線端子板COMI-STT1 1． 可用于COMIZOA所有運動控制卡 2． 與任何品牌伺服驅動器都可連接 3． 可連接兩個軸的運動控制的所有信號 ★ COMIZOA運動控制專用接線端子板 1．與三菱MR-J2S系列伺服驅動器連接的專用端子板 ● COMI-LXT5MS 能用于連接COMI-LX502/504/508/504A 及 COMI-CLX502/504 運動控制卡 可連接兩個軸的運動控制的信號 ● COMI-LXT5ME 只能用于連接COMI-LX534運動控制卡 可連接四個軸的運動控制的信號 ● COMI-LXT5MD 只能用于連接COMI-LX534運動控制卡 可連接兩個軸的運動控制的信號 2.與安川SGDM系列伺服驅動器連接的專用端子板 ● COMI-LXT5Y 能用于連接COMI-LX502/504/508/504A 及 COMI-CLX502/504 運動控制卡 可連接兩個軸的運動控制的信號 ● COMI-LXT5YE 只能用于連接COMI-LX534運動控制卡 可連接四個軸的運動控制的信號 ● COMI-LXT5YD 只能用于連接COMI-LX534運動控制卡 可連接兩個軸的運動控制的信號 3．與三星CSDJ（CSDP）系列伺服驅動器連接的專用 端子板 ● COMI-LXT5S 能用于連接COMI-LX502/504/508/504A 及 COMI-CLX502/504 運動控制卡 可連接兩個軸的運動控制的信號 ● COMI-LXT5SE 只能用于連接COMI-LX534運動控制卡 可連接四個軸的運動控制的信號 ● COMI-LXT5SD 只能用于連接COMI-LX534運動控制卡 可連接兩個軸的運動控制的信號 4．另外COMIZOA如下專用運動控制接線端子板 ● COMI-LXT5N 專用于NSK系列伺服驅動器 能用于連接COMI-LX502/504/508/504A 及 COMI-CLX502/504 運動控制卡 可連接兩個軸的運動控制的信號 ● COMI-LXT5HA 專用于HD SYSTEM系列伺服驅動器 能用于連接COMI-LX502/504/508/504A 及 COMI-CLX502/504 運動控制卡 可連接兩個軸的運動控制的信號 ● COMI-LXT5L 專用于LG FDA5000/6000系列伺服驅動器 能用于連接COMI-LX502/504/508/504A 及 COMI-CLX502/504 運動控制卡 可連接兩個軸的運動控制的信號 ★ COMIZOA運動控制接線端子板與運動控制卡的連接線 纜：CB-PRE-SE ★ COMIZOA運動控制接線端子板與伺服驅動器的連接線 纜： 1．與三菱MR-J2S系列伺服驅動器連接：CB-PDS-TW 2．與安川SGDM系列伺服驅動器連接： CB-PDS-FY 3．與三星CSDJ（CSDP）系列伺服驅動器連接： CB-PDS-FS
