一、概述

　　590C系列電機速度控制器，使用交流110V至500V的3相標準電壓的，提供直流輸出電流和電壓，用于電樞和勵磁，適用于直流他激電動機和永磁電動機的控制。

二、系統構成

　　1.電子控制回路

　　◆提供外部用直流電源+10V/10mA，-10V/10mA,+24V/250mA

　　◆16BIT單晶片微處理器

　　◆系統回路、控制回路及輸入/輸出端（I/O PORT）可由軟件規劃

　　◆電流回路之適應控制，可自我調整（Self-tuning）

　　◆規劃方式：基版上之人械界面（MMI）或串列傳輸（Serial Link）

　　◆速度設定：可調電阻或UP/DOWN方式或電腦連線方式

　　◆緩沖啟動：0～600secs可設定

　　◆電流限制：雙向電流，可4組獨立限制方式

　　2.主回路

　　3φ純橋式結線（SCR模組×6）…………2Q系列

　　3φ純橋式逆并列結線（SCR模組×12）…………4Q系列

　　3. 磁場回路

　　單相全波整流橋式

　　可選擇磁場為電壓控制、電流控制或經濟磁場

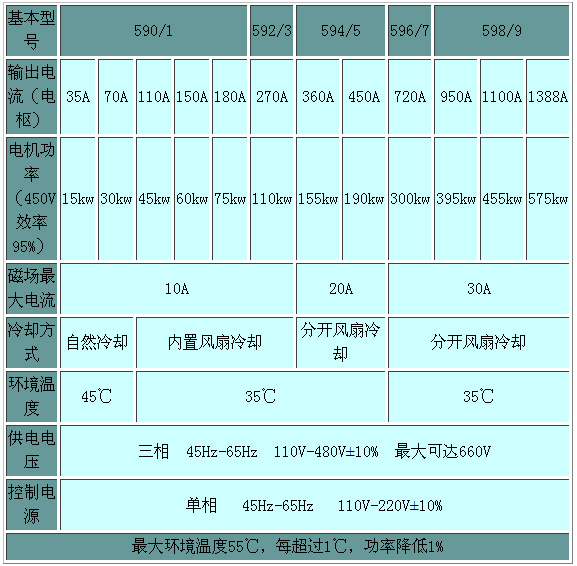

三、系列型號及主要參數

　　590系列基本型號為590——599，電流范圍35A——1388A，電流大于720A的裝置，可控硅單獨提供（目前最大電流可達2800A）

四、功能特點

　　具有速度環/電流環反饋控制

　　自整定算法

　　先進的PID控制

　　卷取控制（恒張力控制）

　　數字斜率功能

　　多機拖動功能

　　速度給定的S型斜率發生器

　　由數字輸入端控制的速度上升率下降率控制

　　點動/爬行/繃緊功能

　　轉動慣量補償

　　零速位置環

　　串行通信功能

五、安全防護

　　內部器件、網絡保護

　　過流（瞬時及反時限）保護

　　速度反饋丟失

　　可控硅模塊超溫

　　零速檢測聯鎖

　　電機堵轉保護

　　失磁保護

　　電機超溫保護

　　可控硅觸發失敗

六、使用指南

　　1.人機接口（MMI）

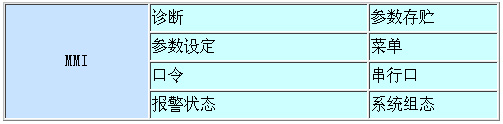

　　590系列產品采用液晶顯示器作為人機接口，通過該接口在任何條件下均可設置參數、監視和診斷裝置的故障，所有信息以目錄式菜單結構在顯示器上以清楚的英文（或其它指定的語言）顯示出來，并用四個單一功能鍵來設置和獲取。菜單目錄包括：

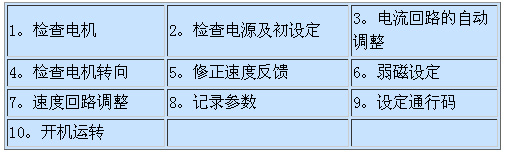

　　2.初始化過程

　　590系列產品出廠時已設定基本參數，用戶在安裝、配線后，初開機前必須先進行檢查、調整，確保無誤后再開機運轉，初始化步驟可按下述進行：
