專案描述

　　商都風場位于內蒙古自治區烏蘭察布市商都縣，屬中溫帶大陸性季風氣候，地域遼闊，干燥少雨，風能資源豐富。

　　內蒙商都風場共33臺兆瓦級風力發電機組，中央監控系統采用多光口的模塊化工業交換機JetNet5628G，與風機通訊工業交換機JetNet4510組建成不同規模的相切環型網絡。采用此種網絡架構，既保證了中央控制室對現場風機SCADA監控系統的穩定性及可靠性，又實現現場風機管理的易于維護性。

　　選用科洛理思的原因：

　　風電現場環境惡劣—溫度、濕度、防護等級、電磁兼容性

　　產品穩定---MTBF25萬小時

　　組網靈活、通信系統穩定---MSR(自愈時間<5ms),RapidDualHoming,SuperRing和RSTP

　　易于維護---WEB網管、SNMP、OPC、JetView、WDT。通信故障報警

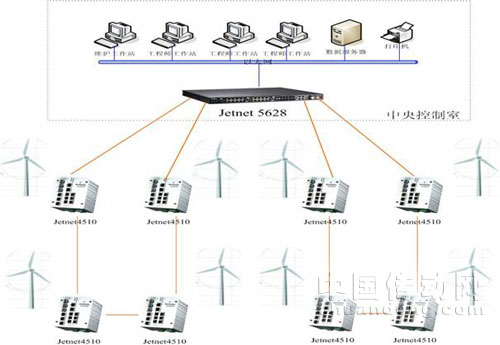

　　架構圖

　　選用原因

　　JetNet5628GIEC61850-324+4G模塊化網管型工業以太網交換機

　　3個模塊插槽，可組合24個10/100-TX端口或18個100Base-FX光口

　　4個固化千兆RJ45/SFPcombo可選端口

　　超越IEC61850-3,IEEE1613變電站應用標準

　　通過NEMATS-2認證，滿足交通控制系統應用

　　通過EN50121-4認證，滿足鐵道交通EMC保護需求

　　支持Korenix專利技術MSR，最多可組成12個百兆環網和2個千兆環網

　　支持IEEE802.1s標準備援協議MSTP,802.1D-2004RSTP

　　支持256個TagbasedVLAN組，可隔離IEC61850GOOSE信息

　　支持8個QoS優先級更易定義SCADA系統送出的控制管理封包

　　支持ModbusTCP工業通訊協議，達到現場設備監控需求

　　支持LLDP鏈路層發現協議和JetViewProi2NMS網絡管理軟件，可自動繪制拓撲，實現設備批量管理

　　支持巨幀(JumboFrame)達9KB，適合大文件傳輸

　　支持進階的PrivateVLAN,QinQ技術

　　支持802.1x,IP/MACACL,SSH/HTTPS安全管理

　　支持DHCPOption82,DHCPServer用于IP管理

　　支持SNMP,RMON及事件報警等高級網管功能

　　JetNet451010口網管型工業以太網交換機

　　7個10/100TX電口和3個RJ-45/SFPCombo可選端口(10/100Base-TX,100Base-FX)

　　支持KorenixMultipleSuperRing(RapidDualHoming,MultiRingTM,TrunkRingTM,RSR,SR)和RSTP

　　支持256VLAN,GVRP,QoS,IGMPSnoopingV1/V2/V3,RateControl,PortTrunking,LACP,在線多端口監控

　　32Gbps交換性能,8KMAC地址列表

　　支持IEEE802.1ABLLDP協定，可于JetViewPro中顯示網絡拓樸架構

　　高級安全管理功能包括，IPSecurity,PortSecurity,DHCPServer,IP和MAC綁定，802.1x訪問控制

　　支持E-mail事件報警,SNMPtrap,Syslog,DigitalInput和繼電器報警

　　鋁合金外殼符合IP31工業防護標準，擁有良好的散熱性能

　　冗余DC12~48V電源輸入(-48V可選)

　　支持-20~70°C寬溫工作環境，適用惡劣工業現場(JetNet4510G-w:-40~70°C)

　　關連網頁

　　JetNet系列:包括千兆網管型交換機，百兆網管&非網管型交換機和內嵌式網管型交換機主板。
